Общее описание системы менеджмента и автоматизации в лаборатории UniTesS

Очень часто лаборатория, особенно при больших объемах работы, не организована должным образом, отсутствует четкий порядок действий, несовершенны методы контроля за выполнением измерений. Например, руководитель не знает, точно, сколько образцов поступило, какова реальная загрузка сотрудников, не имеет возможности спрогнозировать сроки исполнения конкретных работ. Помимо оперативного управления работой лаборатории, её руководство анализирует и прогнозирует:

• финансовую эффективность отдельных подразделений;
• сроки выполнения конкретных работ;
• загруженность сотрудников;
• окупаемость эталонов.

В большинстве лабораторий качество работы полностью отдано на откуп совести исполнителей, так как контролировать сроки и качество при большом объеме работ в режиме ручного управления практически невозможно.



Cистема менеджмента и автоматизации лабораторий UniTesS - это:

Система менеджмента и автоматизации в лаборатории UniTesS предназначена для решения этих задач. UniTesS удовлетворяет требованиям стандарта ИСО/МЭК 17025-2007 и помогает повысить качество и скорость работы лаборатории. UniTesS берет на себя часть рутинной работы сотрудников, позволяя им сосредоточить большую часть внимания на ключевых и наиболее важных моментах.

Сегодня на рынке предлагается разнообразное программное обеспечение (ПО) для учета средств измерения (СИ), ведения бухгалтерии, электронного документооборота, менеджмента задач. И нередко при использовании программ и баз данных возникает много проблем:

• вся информация разрознена и содержится в разных базах данных;
• необходимо ведения несколько баз данных;
• все ПО имеет различные пользовательские интерфейсы и функциональные возможности;
• У каждого АРМ своя форма протоколов.

Современный руководитель хочет видеть целостную картину, включающую всю статистику по выполненным работам, по загруженности сотрудников, по финансам. Но это невозможно без ведения единой базы данных в лаборатории. Сотрудники должны четко знать поставленные перед ними задачи и сроки их выполнения. Руководителю необходимо постоянно контролировать загрузку своих сотрудников, оценивать результаты труда и оптимизировать задачи.

UniTesS позволяет делать все это и даже больше!

Общее описание UniTesS

Структурно UniTesS состоит из:

• базы данных UniTesS DB, развернутой на сервере предприятия;
• клиентского ПО UniTesS Manager;
• ПО автоматизированного рабочего места UniTesS APM с опциональным модулем машинного зрения.



• UniTesS DB – это база данных лаборатории, содержащая всю информацию о выполненных работах, сотрудниках, структуре организации, собственных эталонах/СИ, документах и т.д., обеспечивающая электронный документооборот и производственный процесс.
• UniTesS Manager обеспечивает доступ сотрудников к базе данных в зависимости от полномочий, позволяет регистрировать новые задания, контролировать ход работ, формировать отчеты по базе данных, производить администрирование и настройку.
• UniTesS APM предназначено для автоматизированного выполнения поверок, калибровок СИ и испытаний оборудования различного назначения.
• UniTesS Vision – опция машинного зрения, обеспечивающая считывание показаний с экрана приборов в случае отсутствия интерфейсов управления.

Функционально UniTesS объединяет множество как автоматизированных, так и не автоматизированных рабочих мест по поверке и калибровке, рабочие места руководителя, ответственных по качеству и СИ, метролога, экономиста и т.д. Так как UniTesS имеет гибкую систему контроля доступа, то для каждой конкретной лаборатории можно реализовать любую функциональную схему применения системы. Например, один сотрудник может только регистрировать образцы, другой назначать работы и сроки, третий контролировать и получать отчетность, четвертый только выполнять работы, пятый проверять/подписывать/утверждать протоколы.



База данных UniTesS DB

Основой системы UniTesS является база данных, предназначенная для:

• хранения результатов работы;
• анализа данных;
• обеспечения производственного процесса и электронного документооборота.

Общепризнанным сегодня является тот факт, что применение клиент-серверной архитектуры является не только обоснованным, но и желательным, если не единственно возможным в некоторых случаях. Использование централизованного сервера базы данных позволяет сделать ПО масштабируемым в рамках предприятия, т.е. создавать любое количество рабочих мест, на которых будут доступны любые поддерживаемые функции. Более того, можно организовать и удаленную работу с базой данных. Пользователи могут иметь доступ к любой информации в базе данных с любого рабочего места. При этом информация всегда будет свежей для всех. База данных UniTesS DB обладает также широкими возможностями резервного копирования и архивации данных.

UniTesS DB содержит широкий спектр информации, в полном объеме характеризующий все аспекты деятельности лаборатории.



• данные об образце: модель, производитель, с/н; код СИ, данные об оплате, время регистрации и возврата, сроки исполнения, отдел, ответственное лицо, движение образца;
• данные о выполненных работах: история протоколов, кто и когда выполнил, кто и когда проверил/утвердил, фотографии (образца, с экрана приборов), отсканированные и загруженные материалы, комментарии сотрудников;
• данные для автоматизации: скрипты для UniTesS APM, шаблоны протоколов, реестр видов работ;
• реестр собственных эталонов и СИ: производитель, поставщик, отдел/ответственный, данные о поверках/калибровках/тех. обслуживании, данные по затратам;
• реестр документов: методики поверки, калибровки, измерений, метрологической аттестации, руководства по эксплуатации, ТНПА и др. (пользователь может вводить любые типы документов);
• структура организации/лаборатории: отделы, должности, сотрудники;
• справочники: заказчиков, производителей;
• персональные настройки пользователей;
• настройки полномочий по доступу к данным.

Аутентификация пользователей и разграничение доступа обеспечивают высокий уровень защищенности информации, что является одним из главных преимуществ базы данных UniTesS DB.

Хранимую в единой базе данных информацию удобно анализировать с помощью фильтрации и подсветки. С помощью встроенного SQL-конструктора возможно получать отчетность по различным критериям.

База данных UniTesS DB поддерживает следующие этапы производственного процесса (некоторые опционально):

• регистрация образца;
• определение вида работ;
• назначение исполнителей и сроков;
• выполнение работ;
• контроль выполнения работ;
• проверка и утверждение протоколов;
• возврат образца и выдача протоколов.



Рабочее место руководителя UniTesS Manager

ПО UniTesS Manager, совместно с базой данных UniTesS DB, предназначено для организации электронного документооборота, автоматизации производственного процесса, контроля над выполнением работ и анализа результатов деятельности лаборатории.



UniTesS Manager в удобной форме отображает информацию из базы данных, позволяет фильтровать по различным критериям, сортировать, «подсвечивает» цветом в соответствии с персональными настройками пользователя.тUniTesS Manager выводит пользователю список персональных задач: выполнить работу, проверить или утвердить протоколы.

У каждой задачи может быть три статуса: нормальная, горящая или просроченная. Посредством UniTesS Manager происходит регистрация образцов в базе данных.

Для каждого образца может назначаться несколько видов работ.

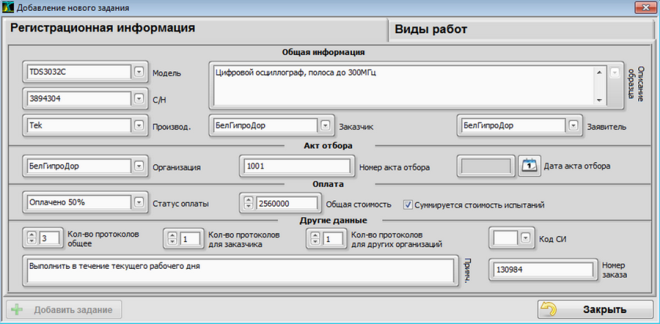

После добавления образца в базу данных информация о нём мгновенно становится доступной всем пользователям. Руководитель имеет возможность определять ответственных исполнителей, устанавливать сроки выполнения. У исполнителей поставленная задача сразу появляется в списке персональных задач. UniTesS Manager позволяет просмотреть всю информацию об образце:

• данные о выполненных работах;
• история протоколов;
• кто и когда выполнил;
• кто и когда проверил/утвердил;
• фотографии, материалы в любом формате;
• комментарии сотрудников;
• движение образца по предприятию.



UniTesS Manager также позволяет работать с другими данными из базы:

• реестр собственных эталонов и СИ;
• реестр документов;
• справочники: заказчиков, производителей;
• структура организации/лаборатории: отделы, должности, сотрудники;
• данные для автоматизации.



UniTesS Manager поддерживает множество вспомогательных функций:

• централизованное обновление ПО;
• сохранение пользовательских настроек;
• добавление/изменение формы и видов отчетности, с помощью SQL-конструктора;
• гибкие настройки уровня доступа к информации.



Рабочее место специалиста UniTesS APM

ПО UniTesS APM предназначено для автоматизированного выполнения поверок и калибровок СИ, а также испытаний оборудования различного назначения. UniTesS APM позволяет реализовать любые методики измерений и может работать с любыми приборами по интерфейсам: USB, RS232, GPIB/КОП, Ethernet.

UniTesS APM выполняет перечень операций, описанных в файле – скрипте. Скрипт (англ. Script – сценарий) – файл, в котором в текстовой форме содержится последовательность действий, реализующих методику измерений. Скрипты для UniTesS APM разрабатываются с использованием языка программирования Unitess Script Language. Язык специально разработан для автоматизации в метрологии и позволяет реализовать все функции, необходимые для автоматизации: управление приборами, математические расчеты, сравнения, отправку данных в отчет и т.д. Язык упрощен для более быстрого освоения. При разработке скрипта нет необходимости думать о типах данных, взаимодействии с базами данных, формировании отчета.

С помощью собственного языка программирования мы стандартизировали процесс разработки автоматизированного рабочего места.

Для исполнителя UniTesS APM – это программное обеспечение с предельно простым интерфейсом пользователя с тремя кнопками: «получить список заданий», «начать работу», «приостановить работу».

После выбора задания пользователю выводится список измеряемых параметров с точками и допусками. На данном этапе пользователь может скорректировать объем поверки. После нажатия кнопки «Старт» пользователю будет предложено заполнить данные для отчета:

Введенные данные напрямую пойдут в протокол. Например, можно указывать: условия проведения измерений, используемые ТНПА и эталоны и т.д.

Далее UniTesS APM управляет эталонами и поверяемыми приборами, считывает показания, рассчитывает неопределенность, сравнивает с порогом и отправляет данные в отчет. При необходимости выводятся сообщения/запросы для пользователей (перекоммутировать схему, подключить приборы).

Если результат выходит за установленные нормы, UniTesS APM предложит подтвердить значение или повторить измерение.

После выполнения скрипта, пользователю выводится итоговое заключение и создается протокол в форматах Word и/или PDF, все результаты измерений передаются в базу данных.



АРМ с частичной автоматизацией

Если в вашей лаборатории используются приборы без интерфейсов управления, расмотрите вопрос о частичной автоматизации – пользователю в диалоговом режиме выводятся схемы подключений, текст и запрашиваются данные с приборов.

Преимущества частичной автоматизации в диалоговом режиме:

• низкая стоимость разработки;
• увеличение производительности на 30-50%;
• автоматическое создание протокола;
• пониженные требования к квалификации;
• автоматический расчет неопределённости.
• возможность реализации любых методик.



Примеры АРМ для поверки/калибровки:

• мультиметры/вольтметры/клещи;
• осциллографы;
• блоки питания;
• анализаторы спектра;
• генераторы НЧ, ВЧ;
• частотомеры;
• измерители мощности;
• линейно-угловые СИ.



Примеры АРМ для подтверждения соответствия:

• измерение параметров радиоинтерфейсов радиооборудования: LTE, UMTS, GSM, cdma 2000, WiFi, Bluetooth на соответствие зарубежным и отечественных нормативным документам;
• измерение уровня помех (emission);
• испытания на устойчивость (immunity);
• испытания на безопасность.

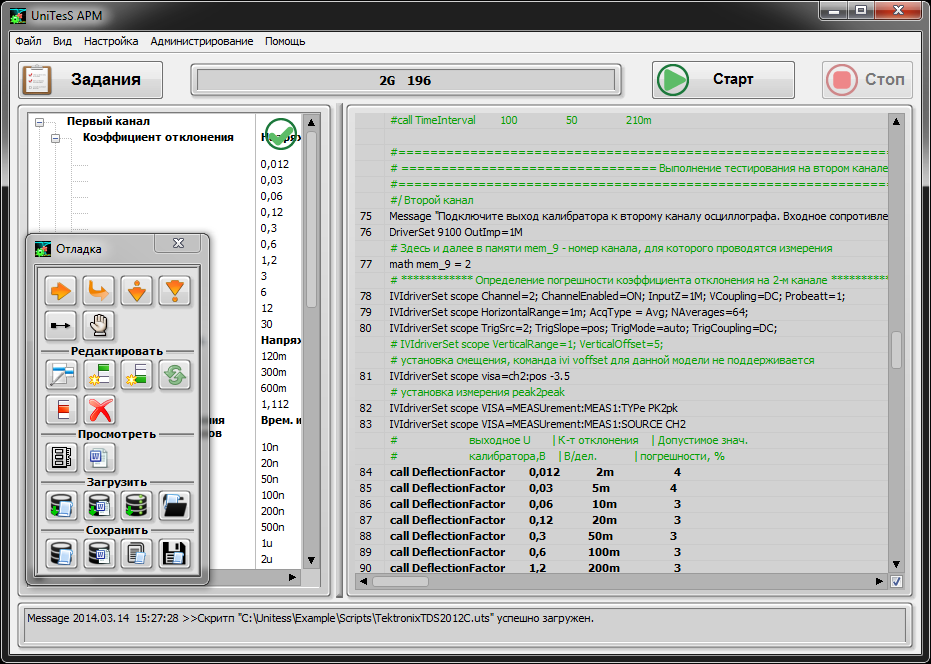

UniTesS APM + Opt. Debug

UniTesS APM поддерживает режим отладки для коррекции скриптов и разработки новых. Функции будут знакомы всем, кто сталкивался со средами программирования.

С помощью режима отладки скрипта мы предоставляем возможность свободно изменять логику работы, методику, контрольные точки и допуски. Заказчик может собственными силами разрабатывать новые автоматизированные рабочие места.



UniTesS APM позволяет:

• реализовать сложные методики с применением множества эталонных средств;
• управлять приборами по интерфейсам: USB, RS232, GPIB, Ethernet;
• с помощью модуля машинного зрения UniTesS VISION считывать и распознавать показания с экранов приборов в случае отсутствия интерфейсов;
• управлять устаревшими приборами по интерфейсу КОП (например, В1-28);
• формировать отчеты в форматах Word и PDF;
• реализовать различные режимы работы: автоматический, полуавтоматический или диалоговый.



UniTesS Vision

UniTesS Vision – модуль машинного зрения для UniTesS APM, предназначенный для автоматизации поверки/калибровки приборов без интерфейсов управления.

UniTesS VISION позволяет считывать показания с экранов приборов с индикаторами любого типа:

• жидкокристаллические;
• светодиодные;
• газоразрядные;
• семисегментные;
• графические.

Процесс считывания показаний состоит из четырех шагов:

• фиксированная задержка между установкой точки на эталонном оборудовании и началом считывания;
• алгоритм сходимости определяет момент, когда показания на экране прибора установились;
• выборка в течение определенного времени и расчет среднеквадратического или среднего арифметического значения;
• подтверждение негативного результата в случае выхода значения за границы допуска.

Большинством программного обеспечения по автоматизации измерительных процессов (например, Fluke Metcal) считывается одно показание через фиксированное время, что затягивает процесс в целом и снижает достоверность считанной информации в случае нестабильности показаний. В некоторых приборах (например, мультиметрах) измерение напряжения происходит очень быстро (< 1 сек.), а измерение большого сопротивления очень медленно (~ 15 сек.).

Алгоритм сходимости определяет момент установления показаний на экране прибора. Разработанный алгоритм работает как человеческий мозг: оценивается скорость изменения процесса, подбирается размер плавающего окна для анализа и ожидается, пока скорость процесса прекратит изменяться. Алгоритм инвариантен количеству разрядов. Пользователь задает пороговое значение в децибелах (дБ).

После алгоритма сходимости UniTesS Vision производит выборку в течение заданного времени и производит статистическую обработку (RMS, average, median, max, min).

Если считанное значение выходит за допуск, UniTesS Vision выводит сообщение пользователю – согласен ли он с результатом или необходимо еще раз проверить точку.

Наш алгоритм распознавания проверен на большом количестве разнообразных приборов, но для случая какого-либо редкого типа индикатора мы предусмотрели режим обучения.



Заключение

Система менеджмента и автоматизации в лаборатории UniTesS объединяет возможности метрологической базы данных, менеджера задач, электронного документооборота, автоматизированные рабочие места и может стать основой для вашей лаборатории. С внедрением UniTesS отпадет необходимость ведения и администрирования нескольких баз данных и программных продуктов.

Для ваших сотрудников: UniTesS – это софт с простым интерфейсом пользователя, который всегда подскажет, что делать дальше, поможет сохранить результаты работы и получить необходимую информацию. UniTesS очень прост в освоении и понравится всем сотрудникам, независимо от возраста и квалификации.

Упрощенный язык программирования UniTesS Script метрологи освоят без специальной подготовки и смогут самостоятельно разрабатывать новые автоматизированные комплексы собственными силами.

Для руководителя: UniTesS – это удобный инструмент всестороннего и четкого управления лабораторией: анализ результатов деятельности, контроль над ходом работ, учет загруженности сотрудников и т.д.

При использовании системы UniTesS ни один сотрудник не скажет, что он «не видел», «не знал» о поставленных задачах. Начальник может просмотреть историю образца, проанализировать текущую загрузку подразделений/сотрудников, изменить приоритеты работ.

UniTesS APM вместе с модулем машинного зрения позволит вам автоматизировать большинство измерений самостоятельно или с привлечением интеграторов.

В целом UniTesS поможет вам повысить качество и скорость оказываемых услуг, привлечь новых клиентов и, как следствие, принесет дополнительную прибыль.



C видеопрезентациями вы можете ознакомиться на нашем канале www.youtube.com/user/unitesschannel
