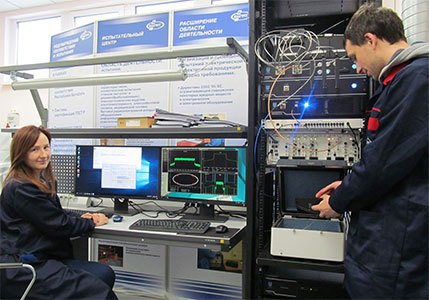

Аппаратно-программный комплекс UniTesS WCCT 1 предназначен для испытаний и автоматизированных измерений параметров систем радиосвязи и оборудования ЭРА – ГЛОНАСС. АПК построен на базе платформы PXI Express от National Instruments с использованием передовых программных и технических решений в области ВЧ и СВЧ измерений.
Объекты испытаний
- Абонентские устройства сетей сотовой подвижной электросвязи (мобильные телефоны, смартфоны, планшеты, модемы) GSM, UMTS, LTE;
- Базовые станции и ретрансляторы GSM, UMTS, LTE;
- Оборудование Wi-Fi a\b\g\n\ac, Bluetooth, ZigBee;
- Оборудование ЭРА – ГЛОНАСС (навигационный модуль, тональный модем и телекоммуникационный модем);
- Радиорелейные станции до 26,5 ГГц;
- Аналоговые и цифровые радиостанции;
- Устройства SRD, RFID;
- Радиомодули.
Поддерживаемые стандарты связи
- GSM\GPRS\EDGE,
- UMTS R99\HSDPA\HSUPA\HSPA\HSPA+,
- LTE\LTE-A
- IEEE 802.11 a\b\g\n\ac (Wi-Fi),
- IEEE 802.15 (Bluetooth).
Концепция программно-определяемых измерений
Реализованный в АПК принцип программно-определяемых измерений позволяет производить сложные измерения различных средств радиосвязи с использованием универсальной PXI платформы, включающей векторный анализатор спектра и сигнала, два векторных ВЧ генератора и мощный промышленный компьютер. Коммутация измерительных схем и выбор методов измерения осуществляются программно, что позволяет существенно сократить затраты на дорогостоящие средства измерения и их метрологическое обеспечение.
Преимущества использования
- сокращение сроков измерений;
- полное и неукоснительное соблюдение методик;
- высокая надежность и работа в режиме 24х7;
- полный комплект документации на русском языке;
- возможность модернизации под требования заказчика и новые технологии;
- учет условий измерений (калибровка СВЧ кабелей, ответвителей и т.д.);
- возможность обучения персонала в учебном центре;
- электронное формирование и хранение протоколов;
- возможность подключения к общей метрологической базе данных для обеспечения комплексной автоматизации в лаборатории;
- значительное увеличение скорости работы;
- уменьшение сроков окупаемости СИ;
- высокие метрологические характеристики;
- полностью проверенное и отлаженное решение для сертификационных испытаний;
- оперативная, квалифицированная русскоязычная поддержка и сопровождение;
- высокая степень автоматизации измерений позволяет снизить требования к квалификации персонала, обеспечивает взаимозаменяемость сотрудников;
- открытая архитектура и простой язык UniTesS позволяют пользователям самостоятельно модернизировать и разрабатывать ПО для автоматизации.
Испытания средств связи, а также все измерения параметров радиоинтерфейсов проводятся в полном соответствии с законодательством Российской Федерации и Республики Беларусь, следующими нормативными документами:
- ГОСТ Р 55533; ГОСТ 33470;
- ГОСТ Р 55534; ГОСТ 33471;
- Правила применения абонентских терминалов систем подвижной радиотелефонной связи стандарта UMTS с частотным дуплексным разносом и частотно-кодовым разделением радиоканалов, работающих в диапазоне 2000 МГц (с изменениями на 12 мая 2015 года);
- Правила применения абонентских станций (абонентских радиостанций) сетей подвижной радиотелефонной связи стандарта GSM-900/1800 (с изменениями на 5 мая 2015 года);
- Правила применения абонентских терминалов сетей подвижной радиотелефонной связи стандарта LTE (с изменениями на 21 ноября 2016 года);
- Правила применения оборудования радиодоступа для беспроводной передачи данных в диапазоне от 30 МГц до 66 ГГц (с изменениями на 22 апреля 2015 года);
- Стандарты Республики Беларусь: СТБ 1356, СТБ 1788, СТБ 1692, СТБ EN 300 220-1-2011, СТБ EN 300 440-1-2011.
Требования и методики измерений, реализуемые АПК, разработаны и полностью соответствуют техническим спецификациям ETSI и 3GPP.
АПК UniTesS WCCT 1 имеет Декларацию о соответствии требованиям ТР ТС 004/2011 и ТР ТС 020/2011 Евразийского Экономического Союза.
Средства измерения, используемые в АПК, внесены в Государственный реестр Средств Измерений Российской Федерации.
Программное обеспечение, используемое в АПК сертифицировано в РФ.
