Автоматизированное рабочее место UNITESS АРМ по поверке СИ абсолютного давления предназначено для оформления протокола поверки СИ абсолютного давления в диалоговом или полуавтоматическом режиме.
Для осуществления автоматизации АРМ управляет измерительными приборами, которые подключаются к ПК по интерфейсам: USB, RS232, Ethernet или GPIB, считывает показания, при необходимости выполняет математические расчёты, делает вывод о соответствии и отправляет данные в протокол.
Последовательность действий при выполнении измерений задается с помощью скрипта. Простой интерфейс пользователя UniTesS АРМ позволяет быстро произвести основные настройки и запустить поверку (несколько кликов мыши).

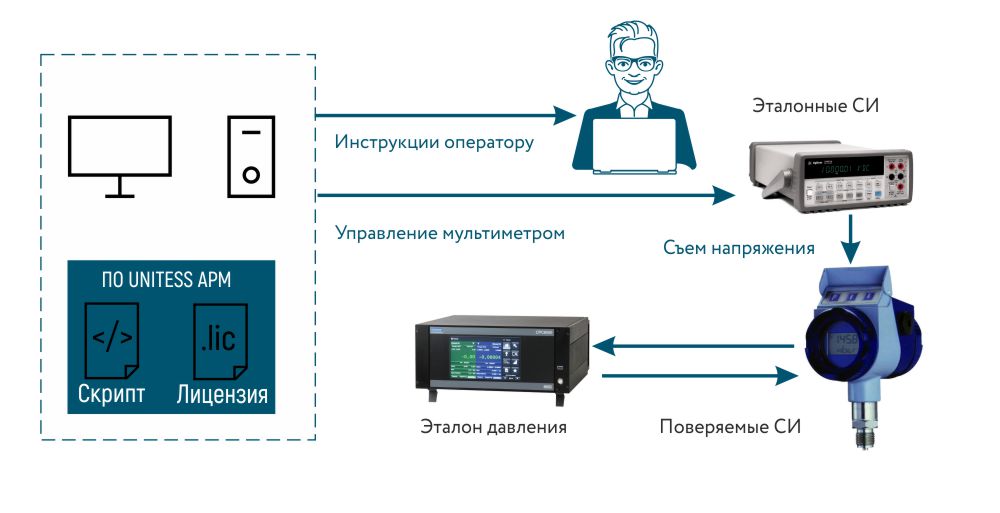

Эталон подключается к поверяемому оборудованию - Средству Измерения (СИ), например - измерителю давления. От Эталона на вход Средства Измерения подается давление с определенными параметрами. Оператор считывает показания Средства Измерения и в диалоговом режиме вводит их в АРМ. Программа выполняет проверку на соответствие допустимым предельным значениям и делает вывод о соответствии.
ПК с установленным ПО UniTesS APM может сохранять всю информацию с результатами поверки на сервере предприятия, на котором установлена база данных UniTesS DB. В отдельных случаях база данных может находиться на этом же компьютере.
Функции пользователя-поверителя:
- выбрать задание из списка,
- нажать «СТАРТ» и следовать инструкциям ПО (выбор режимов, ввод параметров, коммутация приборов, переключение каналов и т.д.).
По завершении измерений будет составлен и отправлен в базу данных протокол в формате MS Word и/или PDF. Протоколы формируются на основе готовых шаблонов в формате MS Word и пользователь может легко изменять, добавлять любую информацию в шаблон.
Поверяемые СИ
- Преобразователи давления измерительные JUMO,
- датчики давления Метран,
- преобразователи давления измерительные ОВЕН, САПФИР, АИР и др.
Эталонные СИ
- Источник питания постоянного тока SPS-606;
- Источник питания постоянного тока Б5-48;
- Калибратор давления пневматический Метран-504 Воздух-1;
- Калибратор давления пневматический Метран-505 Воздух;
- Калибратор давления CPC 6000, РРС4;
- Задатчик давления Воздух-4000; Воздух-1600;
- Мера электрического сопротивления однозначная MC 3050;
- Катушка электрического сопротивления Р331;
- Мультиметр цифровой 34401A.
Основные метрологические характеристики
- Основная погрешность выходного сигнала.
- Вариация выходного сигнала.
Особенности
- Измерения производятся в полуавтоматическом режиме.
Комплект поставки
- Комплект кабелей и адаптеров для подключения к приборам (управление приборами);
- Комплект драйверов (или плагин) для управления приборами;
- Комплект скриптов для выполнения процедур поверки;
- Комплект скриптов для выполнения процедур калибровки;
- Руководство по эксплуатации.
